Kattava opas DC -elokuvan kondensaattoreihin: valinta, sovellukset ja edut

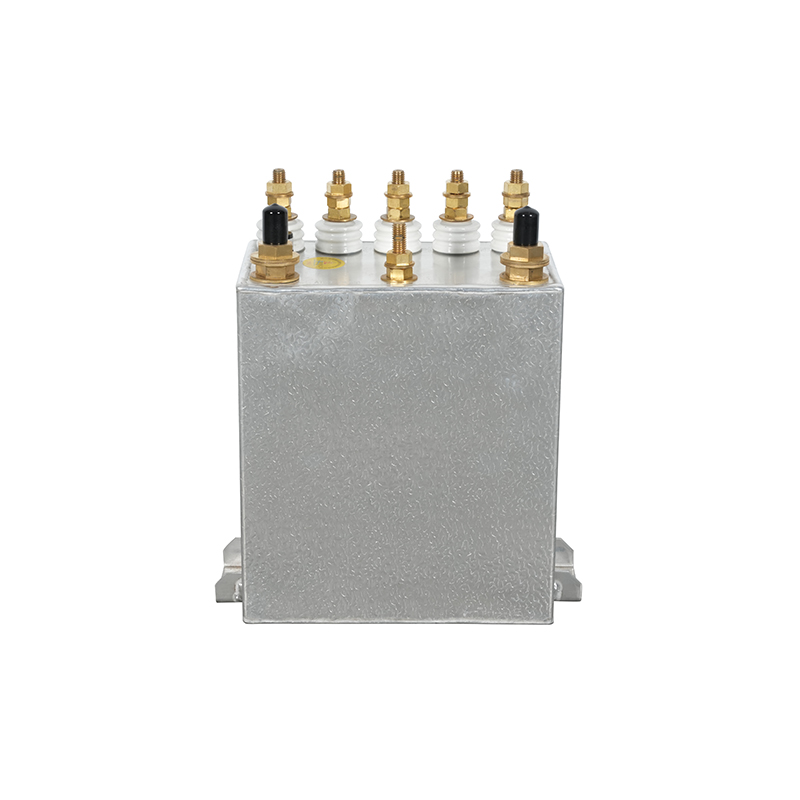

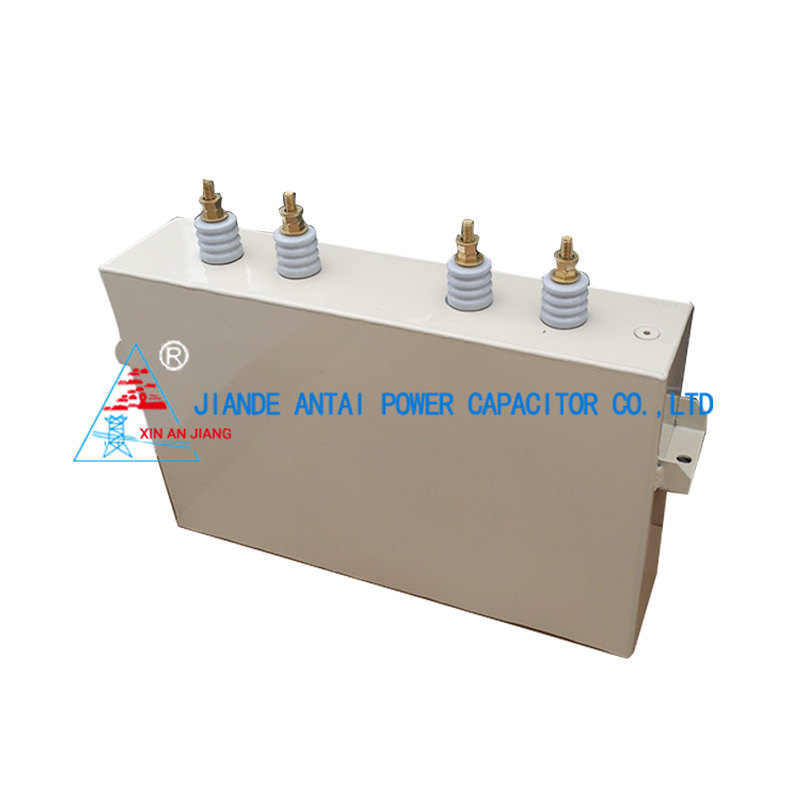

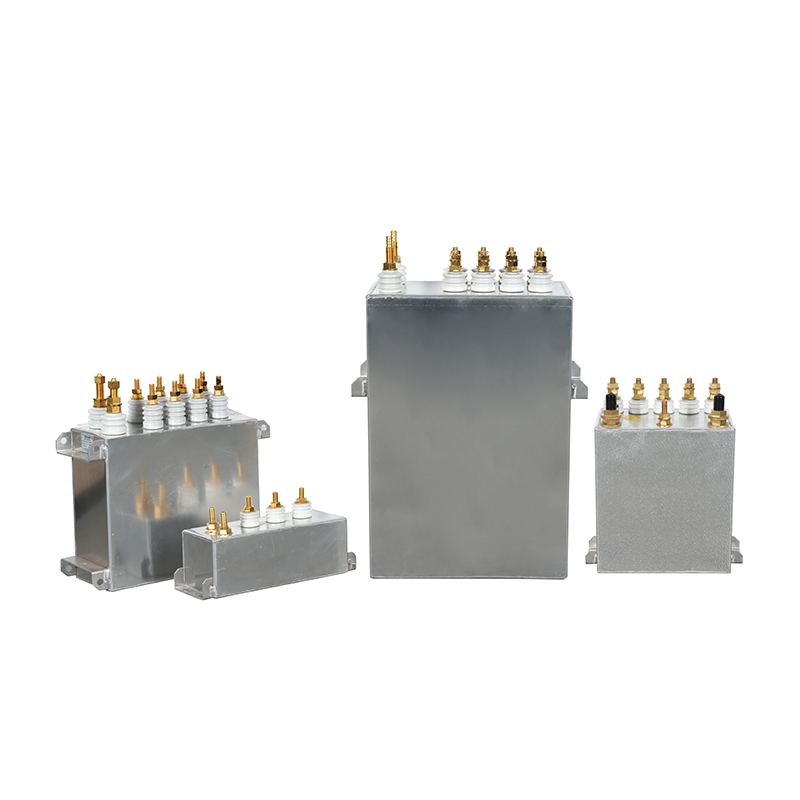

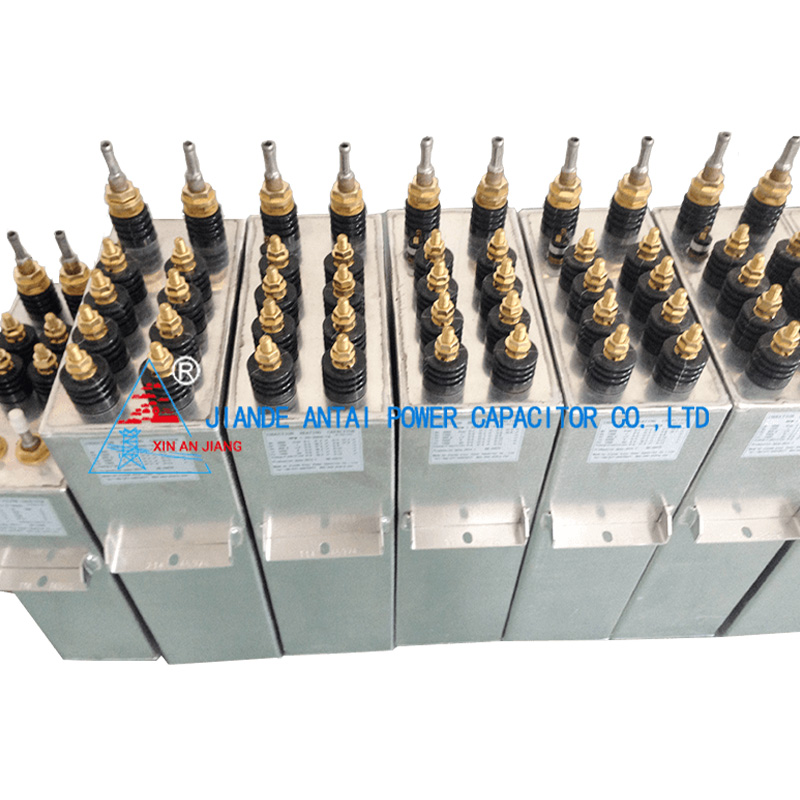

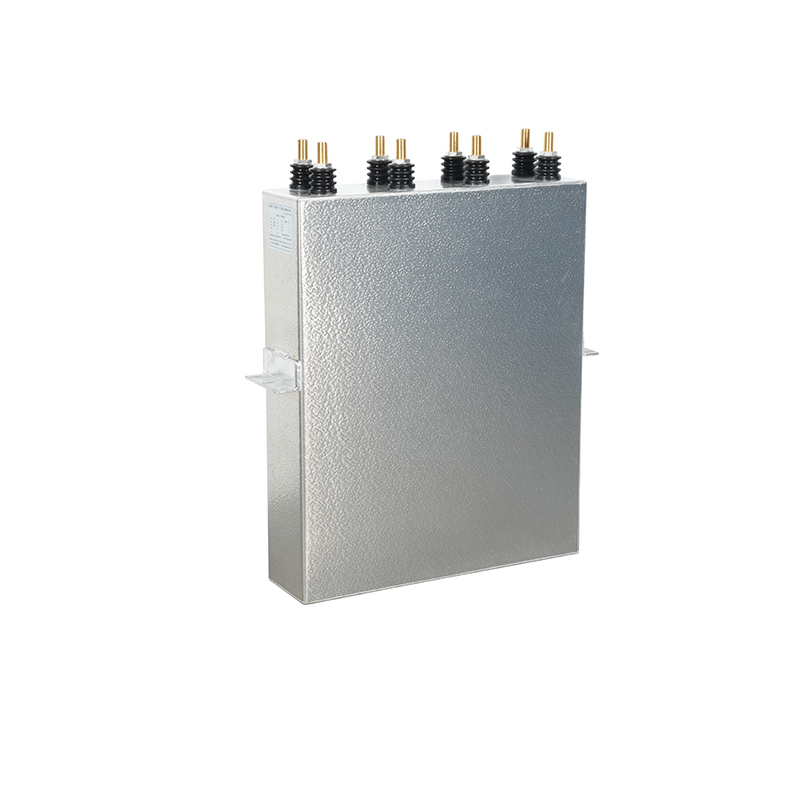

DC -elokuvan kondensaattorien ja niiden ydintoimintojen ymmärtäminen

DC -kalvokondensaattorit edustavat kriittistä passiivisten elektronisten komponenttien luokkaa, joka on erityisesti suunniteltu käytettäväksi suorapuheen (DC) piirissä. Toisin kuin heidän elektrolyyttiset vastineet, nämä kondensaattorit käyttävät ohutta muovikalvoa dielektrisenä materiaalina, joka on tarkka metalloitu tai varustettu folioelektrodeilla. Tämä perusrakenne on heidän tunnetun vakauden, luotettavuuden ja erinomaisten sähköominaisuuksien lähde. Ne ovat välttämättömiä laajassa sovelluksissa, suodattamisesta ja melunvaimennuksesta energian varastointiin ja snubber -piireihin. Termi DC -kalvokondensaattorin manufactory tarkoittaa erityistä tuotantolaitosta, joka on omistettu näiden komponenttien tarkkaan suunnitteluun ja valmistukseen, keskittyen tiukkaan laadunvalvontaan vastaamaan nykyaikaisen elektroniikan vaativia vaatimuksia. Näiden kondensaattorien luontaisten ominaisuuksien ymmärtäminen on ensimmäinen askel kohti niiden täyden potentiaalin hyödyntämistä missä tahansa suunnittelussa.

Keskeiset sähköominaisuudet

DC -kalvokondensaattorin suorituskyky määritetään useilla keskeisillä sähköisilla ominaisuuksilla, jotka insinöörien on harkittava huolellisesti valintaprosessin aikana. Nämä parametrit vaikuttavat suoraan siihen, kuinka kondensaattori käyttäytyy piirissä ja suorittaako se suunnitellun toiminnon tehokkaasti koko toiminta -ajan.

• Kapasitanssiarvo ja toleranssi: Tämä osoittaa sähköisen energian määrän, jonka kondensaattori voi varastoida. Kalvokondensaattoreita on saatavana laajalla arvoalueella, tyypillisesti Picofaradsista (PF) mikrofaradiin (μF). Toleranssi määrittelee sallitun poikkeaman ilmoitetusta nimelliskapasitanssiarvosta, joka on usein tiukka kalvotyypeille (esim. ± 1%, ± 5%).
• Nimellisjännite (DC -työjännite): Tämä on suurin jatkuva tasavirtajännite, jota voidaan soveltaa kondensaattoriin vaarantamatta erittelyä. On välttämätöntä valita kondensaattori, jolla on jännite, joka ylittää piirin odotettavissa olevan jännitteen, mukaan lukien kaikki transientit tai piikit, pitkän aikavälin luotettavuuden varmistamiseksi.
• Hajotuskerroin (df) tai tan δ: Tämä parametri mittaa kondensaattorin luontaisen energian menetyksen. Pienempi haihtumiskerroin on aina toivottavaa, koska se osoittaa suuremman tehokkuuden ja vähemmän itsemuuntautumista, mikä on erityisen tärkeää korkeataajuisissa tai suuritehoisissa sovelluksissa.
• Eristysvastus (IR): Tämä mittaa dielektrisen materiaalin vastus vuotovirtaan. Korkea eristysvastus on laadukkaiden kalvokondensaattoreiden tunnusmerkki, joka varmistaa vähäisen energian menetyksen vuotojen kautta ajan myötä.
• Vastaava sarjankestävyys (ESR): Vaikka ESR on tyypillisesti erittäin alhainen kalvokondensaattoreissa, se on tehokas vastus sarjassa kondensaattorin kanssa, joka vastaa kaikki tappiot. Matala ESR on kriittinen sovelluksille, joissa on korkeat aaltovirtaukset, kuten virtalähteiden vaihtamisessa.

Projektillesi oikea DC -elokuvan kondensaattori valitseminen

Optimaalisen DC -kalvokondensaattorin valitseminen on vivahtettu prosessi, joka ulottuu yksinkertaisesti kapasitanssin ja jännitteen arviointien kanssa. Siihen sisältyy syvä ymmärtäminen sovelluksen ympäristöstä, sähköisistä rasituksista ja suorituskyvyn odotuksista. Valintavirhe voi johtaa ennenaikaiseen vikaan, piirin toimintahäiriöihin tai tehottomaan toimintaan. Siksi vaaditaan systemaattinen lähestymistapa, joka punnita eri dielektristen kalvojen etuja ja rajoituksia projektin erityisvaatimuksiin. Tämä osio opastaa sinua kriittisten päätöksentekijöiden läpi, jotka auttavat sinua navigoimaan valintaprosessissa luottavaisesti ja varmistaen, että valitsemasi komponentti ei vain sovi kaavamaiseen, vaan myös erinomaisesti sen reaalimaailman toimintaan.

Yleisten dielektristen kalvotyyppien vertaaminen

Dielektrisenä muovikalvon tyyppi on ensisijainen erottelija eri DC -kalvokondensaattoreiden keskuudessa. Jokainen materiaali tarjoaa ainutlaatuisen kompromissin kustannusten, koon, sähköominaisuuksien ja lämpötilan vakauden välillä. Seuraava taulukko tarjoaa vertailevan yleiskatsauksen alan yleisimmistä dielektrisistä kalvoista. Tämä vertailu on välttämätön tietoisen valinnan tekemiseksi, koska dielektrinen sanelee kondensaattorin peruskäyttäytymisen.

Alla olevassa taulukossa hahmotellaan tärkeimmät erot polyesterin (PET), polypropeenin (PP), polyeteenin naftalaatin (PEN) ja polyfenyleenisulfidikalvojen (PPS) kalvojen välillä. Esimerkiksi, vaikka polyesteri tarjoaa hyvän kustannus- ja suorituskyvyn tasapainon yleiskäyttöisten DC-sovellusten suhteen, polypropeeni on parempi korkean taajuuden ja suuritehoisen käytön kannalta sen erittäin alhaisen hajoamisen vuoksi. Päinvastoin, polyeteeni -naftalaatti tarjoaa paremman lämpötilan stabiilisuuden kuin polyesteri, mikä sopii vaativampaan ympäristöön.

Tämä yksityiskohtainen vertailu osoittaa, että "parasta" dielektristä ei ole; Valinta on täysin sovelluksesta riippuvainen. Näiden aineellisten ominaisuuksien ymmärtäminen on perustavanlaatuinen näkökohta kaikissa hyvämaineisissa DC -kalvokondensaattorin manufactory , missä keskitytään oikean materiaalin sovittamiseen asiakkaan tarpeisiin.

Ympäristö- ja operatiiviset näkökohdat

Sähköspesifikaatioiden lisäksi fyysisellä toimintaympäristöllä on keskeinen rooli DC -elokuvakondensaattorin pitkäikäisyydessä ja luotettavuudessa. Tekijöitä, kuten ympäristön lämpötila, kosteus, mekaaninen stressi ja juotosolosuhteet, on arvioitava huolellisesti.

• Lämpötila -alue: Jokainen kondensaattori on luokiteltu tietylle käyttölämpötila -alueelle. On elintärkeää varmistaa, että tämä alue kattaa sekä vakaan tilan käyttölämpötilan että mahdolliset lämpöpiikit laitteessa. Pitkäaikainen altistuminen lämpötiloille, jotka ylittävät luokituksen, lyhentää komponentin elämää huomattavasti.
• Kosteus ja ankarat ympäristöt:
• Sovelluksille, jotka altistetaan korkealle kosteudelle tai syövyttäville ilmakehille, kondensaattorit, joilla on vankka kapselointi (esim. Epoksihartsin päällyste, hermeettisesti suljetut metallitapaukset), ovat välttämättömiä kosteuden tunkeutumisen estämiseksi, mikä voi heikentää dielektrisiä ominaisuuksia ja johtaa katastrofaaliseen epäonnistumiseen.
• Mekaaninen kestävyys: Kondensaattorin rakenteen on kestettävä sen levitykselle ominaisia ​​mekaanisia värähtelyjä ja iskuja. Esimerkiksi autoteollisuuden tai ilmailu- ja avaruusjärjestelmien kondensaattorit vaativat erityisesti suunniteltuja johtoja ja sisäistä rakentamista rikkoutumisen estämiseksi.
• Syttyvyysvaatimukset: Turvallisuuskriittisissä sovelluksissa kondensaattorien on ehkä noudatettava spesifisiä syttymisluokituksia (esim. UL 94 V-0), jotta tulipalon leviäminen estäisi komponentin vikaantumisen yhteydessä.

Näiden näkökohtien ratkaiseminen etukäteen on ratkaisevan tärkeää Kuinka valita DC Link Film -kondensaattori Pitkän aikavälin luotettavuuden varmistaminen varmistaa, että valittu komponentti toimii jatkuvasti koko lopputuotteen odotetun elinajan ajan.

Ensisijaiset sovellukset ja käyttötapaukset nykyaikaisessa elektroniikassa

DC -kalvokondensaattorien tarjoama ainutlaatuinen yhdistelmä tekee niistä valittuja komponentin erilaisissa elektronisten järjestelmien spektrissä. Niiden kyky käsitellä suuria jännitteitä, osoittaa alhaisia ​​häviöitä ja ylläpitää vakautta vaihtelevissa olosuhteissa avaa toiminnallisuuksia, joita on vaikea saavuttaa muilla kondensaattoritekniikoilla. Voiman muuntamisesta ja hallinnasta signaalien tarkkaan käsittelyyn nämä kondensaattorit mahdollistavat hiljaa teknisen kehityksen toimialojen välillä. Tämä osa pohditaan merkittävimpiä sovellusalueita, mikä osoittaa, miksi näiden käyttötarkoituksen syvä ymmärtäminen on elintärkeää kaikille suunnittelijalle tai hankintaasiantuntijoille, jotka työskentelevät a DC -kalvokondensaattorin manufactory .

Virtalähde- ja muuntojärjestelmät

Ehkä laajin levitysalue DC -kalvokondensaattoreista on tehoelektroniikan sisällä. Ne ovat perustavanlaatuisia komponentteja kytkentämoodin virtalähteissä (SMP), inverttereissä, muuntimissa ja moottori-asemissa. Näissä järjestelmissä ne suorittavat useita kriittisiä toimintoja, jotka ovat välttämättömiä tehokkaaseen ja vakaan toiminnan kannalta.

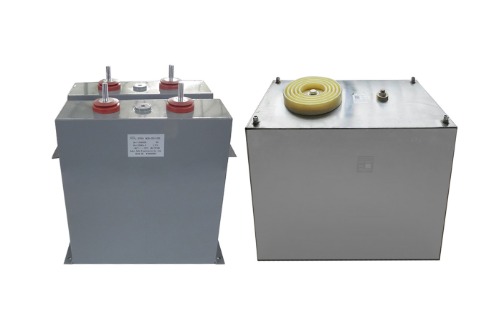

• DC-Link-kondensaattorit: Inverttereissä ja muuntimissa, jotka vaihtavat tasavirtavirta- tai toiseen tasavirtajännitteeseen, DC-Link-kondensaattori on sijoitettu tasasuuntaajan ja invertterin vaiheen väliin. Sen ensisijainen rooli on vakauttaa tasavirtaväyläjännite absorboimalla ja toimittamalla korkeat aaltovirtaukset, minimoimalla jännitteen vaihtelut. Tämä on vaativa sovellus, joka vaatii kondensaattoreita, joilla on alhainen ESR ja ESL, hoitamaan korkeat aaltovirtaukset ilman liiallista lämmitystä.
• Tulo/lähtösuodatus: Kalvokondensaattoreita käytetään sekä virtalähteiden tulo- että lähtövaiheissa sähkömagneettisten häiriöiden (EMI) ja korkeataajuisen kohinan suodattamiseksi. Tämä varmistaa sähkömagneettisen yhteensopivuuden (EMC) määräysten noudattamisen ja tarjoaa puhtaan voiman herkille alavirran komponenteille.
• SNUBBER -PIIRIT: Kytkentälaitteiden, kuten IGBT: n ja MOSFET: ien, välillä Snubber -kondensaattorit suojaavat näitä puolijohteita rajoittamalla jännitteen nousua (DV/DT) ja tukahduttamalla jännitepiikkien, joita tapahtuu vaihtamisen aikana. Tämä sovellus vaatii kondensaattoreita, joilla on erinomaiset itsensä parantavat ominaisuudet ja korkea pulssin käsittelykyky.

Valintaprosessi Korkeajännitteinen tasavirta -kalvokondensaattorisovellukset Power Electronics on erityisen tiukka, keskittyen pulssin lujuuteen, RMS -virrankäsittelyyn ja lämmönhallintaan, jotta voidaan varmistaa kriittisen infrastruktuurin luotettavuus.

Edistyneet ja kapeat sovellukset

Valtavirran tehoelektroniikan lisäksi kalvokondensaattorien erinomaiset ominaisuudet mahdollistavat niiden käytön useissa edistyneissä ja kapealla kentällä, joissa suorituskykyä ei voida vaarantaa.

Uusiutuvan energian järjestelmät

DC-Link-piirissä käytetään aurinkovoiman (PV) inverttereissä ja tuuliturbiinimuuntimissa DC-kalvokondensaattoreita. Niiden on toimittava luotettavasti vuosikymmenien ajan vaihtelevan tehotason ja usein haastavissa ympäristöolosuhteissa. Heidän pitkä käyttöikä ja vakaus tekevät heistä täydellisen sopivan näihin vihreiden energian sovelluksiin, joissa ylläpito ja korvaaminen ovat kalliita ja ei -toivottavia.

Sähkö- ja hybridi -ajoneuvot (EV/HEV)

Sähköajoneuvojen voimansiirrot luottavat voimakkaasti korkean suorituskyvyn DC-kalvokondensaattoreihin. Niitä käytetään tärkeimmissä pito-inverttereissä, jotka ajavat moottoreita, aluksella latureissa ja DC-DC-muuntimissa. Täällä heidän on osoitettava poikkeuksellista suorituskykyä hupun korkean lämpötilan ympäristön alla ja heillä on oltava mekaaninen eheys kestämään jatkuvaa tärinää. Tämä on avainalue, jolla kysymys Elokuvakondensaattori vs. keraaminen kondensaattori korkeataajuudelle on ratkaistu elokuvatyyppien hyväksi niiden korkeamman kapasitanssin vakauden ja jännitteenkäsittelyn vuoksi.

Pulssi- ​​ja lääketieteelliset laitteet

Sovellukset, kuten defibrillaattorit, MRI -koneet ja laserjärjestelmät, vaativat kondensaattoreita, jotka voivat purkaa erittäin suuren määrän energiaa erittäin lyhyessä ajassa. Erikoistuneet DC -kalvokondensaattorit, usein metalloituneilla elektrodimalleilla, on suunniteltu vastaamaan näitä voimakkaita pulssin purkausvaatimuksia turvallisesti ja toistuvasti.

Edut vaihtoehtoisten kondensaattoritekniikoiden suhteen

Piirin suunnittelussa insinööreillä on valinta useiden kondensaattoritekniikoiden joukossa, pääasiassa keraamisilla, elektrolyyttisissä (alumiini- ja tantaalissa) ja kalvossa. Jokaisella on paikkansa, mutta DC -elokuvan kondensaattorit tarjoavat pakottavan etujoukon, joka tekee niistä suositun ratkaisun lukuisissa skenaarioissa. Näiden etujen ymmärtäminen on avain heidän arvoehdotuksensa arvostamisessa ja oikeuttaa heidän määritelmänsä malleissa, joissa suorituskyky, pitkäikäisyys ja turvallisuus ovat ensiarvoisen tärkeitä. Tämä vertaileva analyysi korostaa, miksi elokuvan kondensaattorit ylittävät vaihtoehtonsa usein tarjoamalla selkeämmän perusteen valinnalleen.

Elokuva vs. keraamiset kondensaattorit (MLCCS)

Monikerroksiset keraamiset kondensaattorit (MLCC) ovat suosittuja pienen koon ja erinomaisen korkeataajuisen vasteensa vuoksi. Monien DC -sovellusten osalta elokuvan kondensaattorit kuitenkin ovat selviä etuja, etenkin kun kyse on Elokuvakondensaattori vs. keraaminen kondensaattori korkeataajuudelle Power -sovellukset.

• Kapasitanssin vakaus: Keraamisilla kondensaattoreilla, etenkin luokan 2 dielektrisillä (kuten X7R, X5R) valmistettuilla, on merkittävä kapasitanssin muutos käytetyn tasavirtajänniteen ja lämpötilan kanssa. Kalvokondensaattorit, erityisesti polypropeenia, tarjoavat huomattavan vakaat kapasitanssiarvot vaihtelevissa sähkö- ja ympäristöolosuhteissa, mikä on kriittistä ajoitukselle, suodatukselle ja resonanssipiireille.
• Jännitteenkäsittely: Vaikka korkeajännitteiset MLCC: t ovat olemassa, kalvon kondensaattorit ovat yleensä helpommin saatavissa ja kustannustehokkaita korkeajännitteisiin DC-sovelluksiin (esim. Yli 500 V). Ne eivät myöskään kärsi keraamisten kondensaamisten kondensaamisten kondensaatioiden mikrofoniikka- ja pietsosähkövaikutuksista.
• Luotettavuus ja vikatila: Elokuvakondensaattorit tunnetaan "itseparannus" -ominaisuudestaan, jossa paikallinen dielektrinen erittely höyrystää ympäröivän metallisaation, eristäen vian ja sallii kondensaattorin jatkaa toimintaa. Keraamiset kondensaattorit voivat epäonnistua oikosulkua, joka voi olla katastrofaalinen piirille.

Kalvo vs. elektrolyyttiset kondensaattorit

Alumiinielektrolyyttiset kondensaattorit valitaan usein niiden korkeasta kapasitanssista tilavuutta ja kustannustehokkuutta kohti. Kuitenkin elokuvan kondensaattorit ylittävät heidät useilla avainalueilla, mikä perustelee niiden käytön vaativammissa sovelluksissa.

• Pitkäikäisyys ja elinikä: Elektrolyyttisissä kondensaattoreilla on rajoitettu elinaika, joka on usein kvantifioitu tuhansina tunteissa, koska niiden elektrolyytti vähitellen kuivuvat. Kalvokondensaattorit, joilla ei ole nestemäistä elektrolyyttiä, ovat poikkeuksellisen pitkiä käyttöikäisiä, jotka ovat tyypillisesti yli 100 000 tuntia, eikä heillä ole pukeutumismekanismeja samalla tavalla.
• Sähköinen suorituskyky: Kalvokondensaattoreilla on paljon alhaisempi vastaava sarjankestävyys (ESR) ja pienempi häviökerroin laajalla taajuusalueella. Tämä tekee niistä huomattavasti tehokkaampia sovelluksissa, joissa on korkea aaltovirta, vähentämällä lämmöntuotantoa ja parantamalla järjestelmän kokonaistehokkuutta.
• Polaarisuus ja luotettavuus: Elektrolyyttiset kondensaattorit polarisoivat, mikä tarkoittaa, että ne on kytketty oikeaan tasavirtanauhaan tai ne epäonnistuvat. Kalvokondensaattorit ovat polarisoituneita, yksinkertaistavat asennusta ja poistavat virheellisen polarisaation vian riskin. Lisäksi kalvokondensaattorien vankka rakenne tekee niistä vähemmän alttiita shokille ja tärinälle.

Tämä analyysi korostaa miksi pitkä elämä DC Power Film Condensator Vaatimukset, kuten teollisuusautomaatiossa tai uusiutuvan energian infrastruktuurissa, elokuvatekniikka on yksiselitteinen valinta elektrolyyttisiin.

Luotettavuuden ja pitkäaikaisen suorituskyvyn varmistaminen

Korkean laadun DC-elokuvakondensaattorin määrittäminen on vain osa onnistuneen suunnittelun yhtälöä. Sen luotettavuuden varmistaminen tuotteen aiottuun elinaikkaan vaatii huolellista huomiota häiriöiden, asennus- ja toimintaolosuhteiden kanssa. Elokuvakondensaattorien luontainen kestävyys voi vaarantaa virheellinen käyttö, mikä johtaa kenttävirheisiin, jotka olisi voitu helposti estää. Tässä osassa hahmotellaan parhaat käytännöt ja keskeiset näkökohdat näiden komponenttien suorituskyvyn ja pitkäikäisyyden maksimoimiseksi sähköisissä järjestelmissä. Näiden ohjeiden noudattaminen on jokaisen hyvämaineinen DC -kalvokondensaattorin manufactory ja on välttämätöntä kestävien ja luotettavien tuotteiden rakentamiselle.

Jännitteen ja lämpötilan kriittinen käytäntö

Pääsy on käytäntö komponentin käyttämiseen sen enimmäismäärän rajojen alapuolella luotettavuuden parantamiseksi ja sen käyttöikälle pidentämiseksi. DC -kalvon kondensaattoreille kaksi kriittistä parametria, jotka ovat hukkaan, ovat jännite ja lämpötila.

• Jännite Se on vakio ja erittäin suositeltava käytäntö, jolla voidaan käyttää vähintään 20%: n vähentävän tekijän kattajan nimellis DC -jännitettä. Esimerkiksi 100 V: n tasavirtaan luokiteltu kondensaattori ei tule altistaa jatkuville jännitteille yli 80 V: n sovelluksessa. Tämä marginaali vastaa jännitteen transienteistä, piikkeistä ja pitkäaikaisesta dielektrisestä kulumisesta, mikä vähentää merkittävästi dielektrisen hajoamisen todennäköisyyttä.
• Lämpötilan nousu: Samoin kondensaattoria tulisi käyttää lämpötilassa selvästi sen enimmäismäärän lämpötilan alapuolella. Kondensaattorin ydinlämpötilan pitäminen (joka on ympäristön lämpötila plus sisäinen lämmitys aaltovirkasta) vähintään 10-20 ° C: n enimmäisluokituksen alapuolella voi dramaattisesti pidentää sen käyttöikää. Nyrkkisääntönä jokaisesta 10 ° C: n käyttölämpötilan alenemisesta kalvokondensaattorin elinajanodote on suunnilleen kaksinkertaistunut.

Ymmärtäminen ja toteuttaminen Kuinka testata a DC -elokuvakondensaattori epäonnistumisen vuoksi on osa vankkaa laadunvarmistusprosessia, mutta epäonnistumisen estäminen varovaisten aiheuttamisen kautta on paljon tehokkaampi strategia.

Käsittely, varastointi ja juotossuositukset

Fyysiset käsittely- ja kokoonpanoprosessit voivat myös vaikuttaa kalvokondensaattorien suorituskykyyn. Valmistajan ohjeiden noudattaminen on ensiarvoisen tärkeää.

• Mekaaninen stressi: Vältä kondensaattorin rungon ja erityisesti johtavien taivutus- tai mekaanisten jännitysten aiheuttamista. Radiaalisesti johtaville kondensaattoreille johtojen ei saa taivuttaa lähempänä kuin määritetty etäisyys (esim. 3-5 mm) kapselaatiosta sisäisen kosketuksen vahingoittamisen välttämiseksi.
• Varastointiolosuhteet: Kalvokondensaattorit tulisi varastoida viileässä, kuivassa ympäristössä. Vaikka ne ovat vähemmän hygroskooppisia kuin MLCC: t, pitkäaikainen altistuminen korkealle kosteudelle ei ole vielä toivottavaa. Pinta-asennettavien laitteiden on kriittistä noudattaa valmistajan kosteuden herkkyystason (MSL) ohjeita "popcorning" estämiseksi reflow-juottamisen aikana.
• Juotosprofiilit: Noudata tiukasti valmistajan tietotarvikkeessa annettuun suositeltuun juotoslämpötilaan ja aikaprofiileihin. Liiallinen lämpö aalto- tai reflöw -juottamisen aikana voi vahingoittaa sisäistä rakennetta ja sulattaa muovikalvon dielektrinen, heikentäen kondensaattorin suorituskykyä.
