Kattava opas vesijäähdytettyihin kondensaattoreihin: suorituskyvyn ja pitkäikäisyyden parantaminen

Vesijäähdytettyjen kondensaatioiden perusteiden ymmärtäminen

Vesijäähdytetyt kondensaattorit edustavat kriittistä etenemistä lämpöenergian hallinnassa suuritehoisilla elektronisilla ja sähköjärjestelmillä. Toisin kuin ilmajäähdytteiset vastineet, nämä erikoistuneet komponentit käyttävät veden parempia lämmönsiirtoominaisuuksia ylimääräisen lämmön hajottamiseksi, ylläpitäen siten optimaalisia käyttölämpötiloja ja varmistamalla vertaansa vailla olevan luotettavuuden ja suorituskyvyn vaativissa sovelluksissa.

Mikä tarkalleen on vesijäähdytetty kondensaattori?

Vesijäähdytetty kondensaattori on passiivinen elektroninen komponentti, joka on suunniteltu säilyttämään ja vapauttamaan sähköenergiaa, joka on integroitu sisäiseen jäähdytysmekanismiin, joka kiertää vettä sen käytön aikana syntyneen lämmön poistamiseksi. Tämä malli on ensiarvoisen tärkeää sovelluksissa, joissa korkeat aaltovirrat ja nopea varauksen purkautumisyklit tuottavat merkittävää lämpökuormaa, joka, jos se jätetään tarkistamatta, voivat hajottaa dielektrisiä materiaaleja, lisätä vastaavaa sarjankestävyyttä (ESR) ja lopulta johtaa ennenaikaiseen vikaantumiseen. Pääperiaate riippuu siitä, että vedellä on paljon suurempi ominaislämpökapasiteetti ja lämmönjohtavuus ilmaan verrattuna, jolloin se voi absorboida ja kuljettaa lämpöä paljon tehokkaammin.

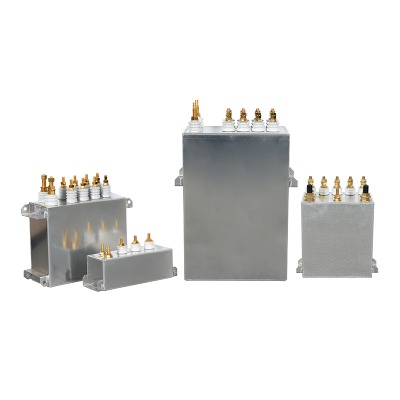

Rakenteeseen sisältyy tyypillisesti metallinen kotelo, usein kupari tai alumiini, joka sisältää kondensaattorielementin (elektrodien ja dielektrisen yhdistelmän). Tämä kotelo on suunniteltu sisäisellä labyrintillä tai kanavilla, jotka sallivat jäähdytysnesteen virtauksen lähellä lämmön tuottavia osia. INGRESS- ja poistoportit on asennettu liittämistä varten ulkoiseen jäähdytysjärjestelmään. Tämä koko kokoonpano on hermeettisesti suljettu, jotta voidaan estää jäähdytysnesteen vuotaminen kondensaattorielementtiin tai päinvastoin. Jäähdytysnesteen valinta voi vaihdella; Vaikka deionisoitu vesi on yleinen sen erinomaisten lämpöominaisuuksien ja alhaisen sähkönjohtavuuden vuoksi, glykolin tai muiden estäjien kanssa käytettyjä seoksia käytetään joskus jäädyttämisen tai korroosion estämiseen.

Jäähdytyksen kriittinen rooli kondensaattoritoiminnassa

Lämpö on minkä tahansa kondensaattorin ensisijainen vihollinen. Kondensaattorin elinikä on käänteisesti verrannollinen sen käyttölämpötilaan; Jokaisen 10 ° C: n nousu nimellislämpötilan yläpuolelle toiminnan käyttöikä on tyypillisesti puolittunut. Tämä Arrhenius -epäonnistumisaste korostaa tehokkaan lämmönhoidon merkitystä. Vesijäähdytetyissä kondensaattoreissa aktiivinen jäähdytysjärjestelmä laskee suoraan tämän lämmön hajoamisen. Ydinlämpötilan ylläpitämällä hyvin turvallisissa rajoissa, nämä kondensaattorit voivat:

• Ylläpitää korkeampia aaltovirtaluokituksia vähentämättä.
• Pidä vakaa kapasitanssi ja ESR -arvot pidemmällä ajanjaksolla.
• Toimi luotettavasti korkean ambientin lämpötilan ympäristöissä.
• Saavuta huomattavasti pidempi käyttöikä verrattuna vastaavasti arvioituihin ilmajäähdytteisiin yksiköihin.

Tämä tekee niistä välttämättömiä tilanteissa, joissa vika ei ole vaihtoehto ja joissa passiiviset jäähdytysmenetelmät ovat yksinkertaisesti riittämättömiä.

Vesijäähdytyksen toteuttamisen keskeiset edut kapasitiivisissa järjestelmissä

Vesijäähdytystekniikan integrointi kondensaattoreihin tuo esiin monia etuja, jotka suoraan kääntävät järjestelmätason parannuksia. Nämä edut ovat voimakkaimpia suuritiheyssovelluksissa, joissa tilaa on rajoitettu ja tehokkuus on ensiarvoisen tärkeää.

Ylivoimainen lämmönhallinta ja tehotiheys

Merkittävin etu on lämmön hajoamisen dramaattinen paraneminen. Veden lämmönjohtavuus on noin 25 kertaa ilmaa, ja sen erityinen lämpökapasiteetti on noin neljä kertaa suurempi. Tämä tarkoittaa, että vedenjäähdytysjärjestelmä voi poistaa saman määrän lämpöä paljon pienemmällä tilavuusvirtauksella ja alhaisemmalla lämpötilan nousulla jäähdytysnesteessä. Näin ollen, vesijäähdytetty kondensaattori suuritehokkaaseen Järjestelmät voidaan suunnitella kompaktiksi käsitellessäsi samaa tehoa tai ne pystyvät käsittelemään huomattavasti suurempaa tehoa samassa muotokerroksessa. Tämä johtaa koko järjestelmän tehotiheyden yleiseen kasvuun, mikä on tärkeä tekijä nykyaikaisessa elektroniikassa, kuten uusiutuvien energialähteiden inverttereissä ja teollisuusmoottorilla.

Parannettu luotettavuus ja toiminnallinen käyttöikä

Vesijäähdytetyt kondensaattorit ovat jatkuvasti ylläpitämällä alhaisempia käyttölämpötiloja vähemmän lämpörasitusta. Sähkökemialliset prosessit, jotka johtavat elektrolyytin haihtumiseen ja dielektrisen asteittaiseen hajoamiseen, hidastuvat huomattavasti. Tämä johtaa avainparametrien, kuten kapasitanssin ja ESR: n hitaampaan ajautumiseen ajan myötä. Esimerkiksi, kun vakiokondensaattori saattaa nähdä 20%: n kapasitanssin tappio 10 000 tunnin kuluttua 85 ° C: ssa, vesijäähdytteinen vastaava 55 ° C: n toimiminen saattaa osoittaa vain 5%: n tappion saman keston jälkeen, kaksinkertaistaa tai jopa kolminkertaistaa komponentin käyttöikän ja vähentää kokonaiskustannusten kokonaiskustannuksia harvemmin korvauksilla.

Oikean veden jäähdytetyn kondensaattorin valitseminen sovelluksellesi

Sopivan vesijäähdytetyn kondensaattorin valitseminen on vivahteinen prosessi, joka vaatii sähkö-, lämpö- ja mekaanisten parametrien huolellista harkintaa. Valintavirhe voi johtaa riittämättömään suorituskykyyn tai järjestelmän vikaan.

Kriittiset sähköparametrit

Ensisijaiset sähköiset tekniset tiedot ovat kapasitanssi (µF), jännitteen luokitus (VDC) ja aaltovirta (aseet). Jäähdytyksellä aaltoileva virtakyky kuitenkin paranee huomattavasti. On elintärkeää kysyä valmistajan tietolomakkeita ymmärtääksesi aaltovirtaluokitusta erilaisilla jäähdytysnesteen virtausnopeuksilla ja lämpötiloissa. Se Matala ESR -vesijäähdytetty kondensaattori on erityisesti haluttu sovelluksille, kuten taajuusmuuntimet ja induktiolämmitys, koska matala ESR minimoi sisäisen lämmöntuotannon (I²R -häviöt), mikä tekee jäähdytysjärjestelmän työstä helpompaa ja parantaa yleistä tehokkuutta. Lisäksi kapasitanssiarvon on oltava vakaa sovelluksen suunnitellulla taajuudella ja lämpötila -alueella.

Lämpö- ja mekaaniset näkökohdat

Kondensaattorin ytimestä jäähdytysnesteen (RTH) lämpövastus on avainkuva. Alempi RTH osoittaa tehokkaamman suunnittelun, joka siirtää lämmön jäähdytysnesteeseen tehokkaammin. Tämä parametri riippuu käytetystä sisäisestä rakenteesta, käytetyistä materiaaleista ja jäähdytysnesteen virtausnopeudesta. Vaaditun virtausnopeuden ja paineen pudotuksen kondensaattorin on oltava yhteensopiva olemassa olevan jäähdytysjärjestelmän pumpun kanssa. Fyysisesti liitintyyppien (letkujen kierteitetyt portit) ja niiden suunnan on oltava yhteensopivia järjestelmän asettelun kanssa. Esimerkiksi a Kompakti vesijäähdytetty kondensaattori induktiolämmitys Ei tarvitse olla vain oikeat sähköiset tekniset tiedot, vaan myös muotokerroin, joka sopii induktiolämmitysvirtalähteen usein kiinnitettyihin neljään.

Vesijäähdytettyjen kondensaattoreiden monipuoliset teollisuussovellukset

Vesijäähdytettyjen kondensaattoreiden ainutlaatuiset hyödyt tekevät niistä valittujen komponentin laajalla raskaiden teollisuudenaloilla. Heidän kykynsä käsitellä äärimmäisiä sähköisiä rasituksia samalla kun viileä on monien nykyaikaisten tekniikoiden luotettavuutta.

Sähköelektroniikka ja uusiutuva energia

Uusiutuvan energian valtakunnassa suurten aurinko- ja tuulen inverterit muuntaavat DC-tehon ruudukon yhteensopivaksi vaihtovirtaksi. Tämä prosessi sisältää korkean kytkentätaajuudet ja merkittävät aaltovirrat DC-Link-kondensaattoreissa. Tässä, Vesijäähdytetty tasavirtakondensaattori Yksiköt otetaan käyttöön vakauden ja pitkäikäisyyden varmistamiseksi. Ne käsittelevät korkeaa aaltoilemaa, kun taas integroitu jäähdytys pitää ne vakaassa lämpötilassa, estäen lämpötilan ja varmistavat vuosikymmenien luotettavan palvelun minimaalisella kunnossapidolla, mikä on ratkaisevan tärkeä etä- ja saavuttamattomille asennuksille, kuten offshore -tuulipuistoille.

Teollisuuslämmitys- ja sulamisprosessit

Induktiolämmitys- ja sulamisjärjestelmät toimivat korkeilla taajuuksilla (KHz: stä MHz: hen) ja erittäin suuria tehotasoja (usein megawatteihin). Näiden järjestelmien resonanssipiireissä käytetyt säiliön kondensaattorit ovat valtavia virtauksia ja voimakkaita sähkömagneettisia kenttiä. Yksi Teollinen vesijäähdytetty kondensaattori sulata uunia on erityisesti suunniteltu tähän ankaraan ympäristöön. Sen vankka rakenne ja tehokas jäähdytys estävät dielektrisen hajoamisen äärimmäisen sähkö- ja lämpöjännityksen alla, mikä mahdollistaa jatkuvan käytön valimojen ja metallinkäsittelykasveissa sulamiseen, taonta- ja lämmönkäsittelymetalleihin.

Lääketieteelliset ja tieteelliset laitteet

Suuritehoiset sovellukset eivät rajoitu raskaan teollisuuden. Laitteet, kuten magneettiresonanssikuvaus (MRI) -koneet ja hiukkaskiihdyttimet, vaativat erittäin vakaat ja tehokkaat sähköjärjestelmät. Vesijäähdytteisiä kondensaattoreita käytetään tällaisten laitteiden gradienttivahvistimissa ja RF-vahvistimissa, joissa niiden stabiilisuus ja luotettavuus eivät ole neuvoteltavissa tarkan diagnostiikan ja tieteellisten mittausten varmistamiseksi.

Vertaileva analyysi: Vesijäähdytys vs. kondensaattorien ilmajäähdytys

Vesijäähdytettyjen kondensaattoreiden arvoehdotuksen arvostamiseksi on välttämätöntä, että suora vertailu perinteisiin ilmajäähdytteisiin menetelmiin on välttämätöntä. Erot ovat merkittäviä ja vaikuttavat melkein kaikkiin järjestelmän suunnittelun ja toiminnan näkökohtiin.

Seuraavassa taulukossa hahmotellaan keskeiset erot näiden kahden jäähdytysmenetelmän välillä:

Kuten taulukko osoittaa, valinta ei ole siitä, mikä on yleisesti parempi, mutta mikä on tarkoituksenmukaisempaa tietylle sovellukselle. Vesijäähdytys on yksiselitteinen valinta voiman ja luotettavuuden rajojen työntämiseksi.

Asennus, ylläpito ja järjestelmän integrointi parhaat käytännöt

Oikea asennus ja ahkera ylläpito ovat ensiarvoisen tärkeitä vesijäähdytetyn kondensaattorin kaikista eduista ja pitkäikäisyydestä. Näiden näkökohtien laiminlyöminen voi johtaa vuotoihin, tukkeutumiseen, korroosioon ja katastrofaaliseen vajaatoimintaan.

Asianmukaiset asennustekniikat

Mekaanisen asennuksen on oltava turvallista, mutta sen ei saa vääristää kondensaattorin koteloa, koska tämä voi korostaa hitsauksia ja tiivisteitä. On välttämätöntä seurata valmistajan määritettyjä vääntömomenttiarvoja kaikille kiinnityslaitteille. LVI -yhteydet vaativat huolellista huomiota. Käytä sopivia tiivisteitä (esim. O-renkaat, aluslevyt) ja vältä liiallinen varusteet, jotka voivat vahingoittaa satamia. Kondensaattori tulisi sijoittaa siten, että ilma voidaan helposti puhdistaa sen sisäisistä kanavista järjestelmän täyttöjen aikana. Ihannetapauksessa portit tulisi suunnata pystysuoraan ylöspäin. Jäähdytyssilmukan tulisi sisältää suodatin hiukkasten tarttumiseksi, jotka voisivat tukkia kondensaattorin kapeat sisäiset kohdat.

Jatkuva ylläpito ja seuranta

Ennaltaehkäisevä huolto -aikataulu on välttämätön. Jäähdytysneste on tarkistettava säännöllisesti laadun suhteen, mukaan lukien pH -taso, sähkönjohtavuus ja estäjien läsnäolo. Hajotettu jäähdytysneste voi johtaa sisäiseen korroosioon ja pinnoitukseen, mikä vähentää dramaattisesti jäähdytystehokkuutta ja voi aiheuttaa sähköisiä shortseja. Järjestelmä on huuhdellaan säännöllisesti ja täytettävä uudelleen tuoreella, sopivalla jäähdytysnesteellä (esim. Deionisoitu vettä korroosionesto-lisäaineilla). Tarkasta säännöllisesti kaikki letkut, kiinnittimet ja varusteet kulumisen, halkeilun tai vuotojen merkkejä varten. Kondensaattorin sisäänpääsyn ja poistumisen jäähdytysnesteen lämpötilan valvonta voi tarjota arvokkaita diagnostiikkatietoja; Kasvava delta-T (lämpötilaero) voi osoittaa vähentyneen virtauksen tukkeutumisen tai pumpun ongelman vuoksi tai lisääntyneen lämmöntuotannon itse kondensaattorista, mikä signaloi potentiaalista lähestyvää vikaa.

Vesijäähdytettyjen kondensaattorijärjestelmien yleisten ongelmien vianetsintä

Jopa täydellisellä suunnittelulla ja asennuksella, ongelmia voi syntyä. Yleisten ongelmien diagnosointi on avain seisokkien minimoimiseksi.

Jäähdytysnesteen tunnistaminen ja ratkaiseminen

Vuoto on välitön ja ilmeisin vikatila. Jos jäähdytysneste havaitaan, järjestelmä on suljettava välittömästi sähköisten komponenttien vaurioitumisen estämiseksi. Tarkasta visuaalisesti kaikki ulkoiset yhteydet ja kondensaattorirunko lähteelle. Pienet vuodot varusteissa voidaan usein ratkaista kiristämällä liitäntä tai korvaamalla tiiviste. Jos vuoto on kuitenkin itse kondensaattorin rungosta (halkeama tai epäonnistunut hitsaus), yksikkö on vaihdettava. Paineesterin käyttäminen jäähdytyssilmukassa ylläpidon aikana voi auttaa tunnistamaan hitaita vuotoja, jotka eivät ole heti näkyviä.

Vähentyneen jäähdytyssuorituskyvyn käsitteleminen

Jos kondensaattori toimii tavallisesti kuumempana, perimmäinen syy liittyy usein jäähdytysjärjestelmään, ei kondensaattoriin. Tarkista ensin jäähdytysnesteen virtausnopeus; Tukkillinen suodatin, epäonnistunut pumppu tai silmukan lentoyhtiö voi vähentää voimakkaasti virtausta. Seuraavaksi tarkista jäähdytysnesteen laatu; Likattu jäähdytysneste, jolla on korkea johtavuus tai biologinen kasvu, voi kerätä asteikkoa sisäisille pinnoille, jotka toimivat lämpöeristimenä. Ulkoinen lämmönvaihdin (jäähdytin) on myös tarkistettava sen varmistamiseksi, että se hylkää lämmön tehokkaasti ympäristöön (esim. Sitä ei tukkeutua pölyllä). Jos kaikki nämä suljetaan pois, itse kondensaattori voi olla epäonnistunut, mikä ilmenee vastaavan sarjankestävyyden (ESR) lisääntymisenä, mikä tuottaa enemmän lämpöä samalle virralle. Kondensaattorin ESR: n mittaaminen voi vahvistaa tämän.

Kondensaattorin jäähdytystekniikan tulevaisuus

Kehitys Vesijäähdytetyt kondensaattorit on käynnissä, suuremman tehon, pienemmän koon ja suuremman luotettavuuden säälimätön kysyntä. Tulevat trendit osoittavat älykkäiden seurantaominaisuuksien integrointia suoraan kondensaattorin kokoonpanoon. Sisälämpötilan, paineen ja jopa ESR: n reaaliaikaisen mittauksen anturit voisivat tarjota ennustavia huoltotietoja, hälyttämällä järjestelmän ohjaimia lähestyville ongelmille ennen kuin ne aiheuttavat seisokkeja. Lisäksi uusien dielektristen materiaalien tutkimus, jolla on luontaisesti pienemmät häviöt ja korkeamman lämpötilan sietokyky, toimii synergistisesti edistyneillä jäähdytystekniikoilla seuraavan sukupolven luomalla erittäin korkeat voimakkaat kapasitiiviset energian varastointiratkaisut.
